    TAVOLE DI PRECISIONE MOTORIZZABILI TV


Le tavole lineari di precisione sono dei completi dispositi pronti all'uso ma si possono anche comporre per la realizzazione di multiassi. Le tavole di precisione possono essere motorizzate con motori normali o con comando a CNC. Il movimento avviene su guide a rulli e la traslazione è comandata per mezzo di una vite a ricircolo di sfere.
Le tavole di precisione motorizzabili si caratterizzano per l'elevata rigidità e capacità di carico. Nelle tabelle disponibili in questa pagina sarà possibile rilevare tutti i dati necessari per lo studio dell'applicazione che si intende realizzare.

È possibile vedere le tabelle e metodi di calcolo nelle sezioni specifiche dei cataloghi guide e viti ROSA SISTEMI oppure il nostro ufficio tecnico sarà lieto di dare informazioni e i consigli per la scelta del tipo di tavola.



  CARICHI E MOMENTI AMMISSIBILI
Tavole di precisione motorizzabili
Carichi e momenti ammissibili
Dimensione ingombro

Attacco supporto motore

Viti caratteristiche
Carichi delle viti car.
Velocità delle viti car.
Lubrificazione delle viti car.
Carichi applicabili
Momenti applicabili
Tolleranze costruttive
Peso delle tavole


Le tavole serie TV vengono utilizzate per realizzare sistemi di posizionamento, per uso generale nel settore automazione ed anche per lavorazioni meccaniche leggere.
I carichi ammissibili indicati sulle tabelle, sia per quanto riguarda il sistema di guida che per il carico di spinta sulla vite sono da considerare come valori teorici massimi.
Per un corretto impiego delle tavole, per quanto riguarda precisione, rigidità, durata e sicurezza del sistema, è necessaria l'applicazione di opportuni coefficienti di sicurezza.

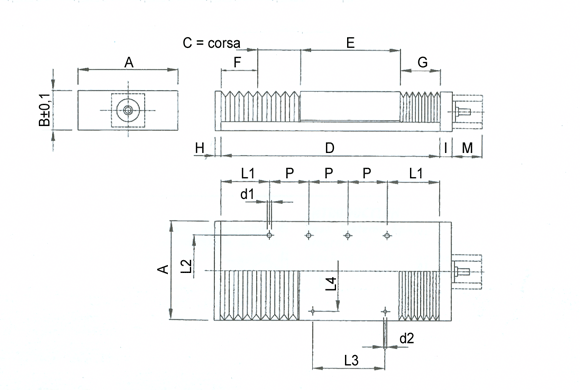

    DIMENSIONI INGOMBRO


Tipo Tavola Dimensioni (mm)
A B C D E F-G H I L1 L2 P d1 L3 L4 d2 M
TV00 75/50 52 25 25 75 50 - 6 12 2x12,5 20 1x50 4,5 25 38 M5

Secondo il tipo di motore

125175     50 125 75 -     2x25   1x75   50

TV0 100175 75 32 25 100 75 - 6 12 2x12,5 32 1x75 5,5 50 52 M5
150/100     50 150 100 -     2x25   1x100   75

TV01 150/100 100 45 50 150 100 - 6 15 2x37,5 50 1x75 5,5 50 75 M5
200/100     100 200   -     2x62,5


TV1 125/250 125 50 50 250 125 37,5 6 15 2x25 90 4x50 5,5 90 100 M5
125/300     100 300   -     2x50

TV2 160/370     100 370   -         6x50
160/420 160 68 150 420 160 55 6 15 2x35 125 7x50 7 125 100 M6
160/470     200 470   -         8x50

TV3 210/450     100 450   -       170 5x50
210/500 200 80 150 500 210 70 8 18 2x100   6x50 9 170 150 M8
210/550     200 550   -         7x50

    CARATTERISTICHE COSTRUTTIVE

Tipo Tavola Vite Tipologia guide utilizzate Struttura tavola Protezioni
  Tipo* Ø x passo
TV00 T 6x1 A rulli diametro 3 mm Ghisa con piani rettificati a soffietto
TV0 T-RG 6x1
TV01 T -RG / RDS-RT 6x1/ 6x1 (2) A rulli diametro 4.5mm
TV1 RDS-RT 10x2
TV2 RDS-RT 16x5 (12x2) Rulli Ø 6 Strisc. con mat. antifrizione
TV3 RDS-RT 16(20)x5
Tipo di vite:
RDS a ricircolo di sfere precaricate.
RT a filetto rettificato.
T tornitura di precisione.
RG a recupero di gioco.
Su richiesta, viti con passi diversi da quelli in tabella

Accessori:
Supporto giunto motore. Finecorsa d'emergenza.
Impianto di lubrificazione (TV2-TV3).
Realizzazione tavole personalizzate, ad asse singolo o movimento incrociato su specifica richiesta.

    ATTACCO SUPPORTO MOTORE

Tipo tavola A 1 B 1 I D SI S2 df da L
TV 00 51 24 20 22 20 36 M2.5 5 16
TV 0 73 30 26 28 22 43 M 3 6 21
TV 01 100 44 35.4 43 9 27 M 3 6 10
TV 1 125 48 35.4 43 9 27 M 3 6 10
TV 2 160 66 50 54 10 33 M4 10 15
TV 3* 200 200 78 78 50 60 54 63 10 15 33 47 M 5 M 6 10 12 20
* con vite Ø20 mm.

    VITI-CARATTERISTICHE E CARICHI AMMISSIBILI


N.B. Sulle tavole TV2-TV3 le viti sono supportate su due estremità mentre sulle rimanenti sono supportate e vincolate solo sull'estremità lato motore.
Tipo vite Diametro x passo (mm) Carico ammissibile (N) Gioco assiale (μm) Grado di precisione (μm) Ripetibilità precisione meccanica (μm)
C statico C dinam.
T 6x1 50 20 20 IT 5 e/300 = 23
(IT3) e/300=12
solo RDS-RT
20
T - RG 8x1 120 50 0 10
RDS - RT 8x1 1300 700 0
precarico leggero
5
8x2 1500 900
10x2 2900 1500
12x2 3200 2500
16x5 33000 11000
20x5 38700 12900
T= tornita di precisione
RG= a recupero gioco
RT= a filetto rettificato
RDS= vite a ricircolo di sfere
a richiesta: passi diversi da quelli in tabella.


    VELOCITÀ DELLE VITI-CARATTERISTICHE


Pur essendo consentita alle guide una velocità massima fino o 40-50 m/min, questi valori non vengono mai raggiuntl, considerata la breve corsa delle tavole, le accele- razioni necessarie ed il ridotto passo delle viti di comando. Dal punto di vista di velocità l'organo limitante e la vite, da cui discendono i valori ammessi. Velocità massima di rotazione della vite (n) 2400n/min Passo vite (p) in mm.
Velocità lineare ottenibile dalla tavola = n x p/60 (mm/sec)


    LUBRIFICAZIONE DELLE VITI-CARATTERISTICHE


Viti e guide vengono adeguatamente lubrificate al montaggio con olio per guide e grasso per le viti a RDS.
Tuttavia vanno verificate periodicamente le condizioni di lubrificazione del sistema e se necessorio provvedere al ripristino delle condizioni iniziali.
Sulle tovole TV2/TV3 si possono installare sistemi centralizzati di lubrificazione ad olio.
Le tavole vengono fornite con una specifica documentazione relativa ai lubrificanti consigliati.


    CARICHI E MOMENTI APPLICABILI
  Le tavole serie TV vengono utilizzate per realizzare sistemi di posizionamento, per uso generale nel settore automazione ed anche per lavorazioni meccaniche leggere. I carichi ammissibili indicati sulle tabelle, sia per quanto riguarda il sistema di guida che il carico di spinta sulla vite sono da considerare come valori teorici massimi. Per un corretto impiego delle tavole, per quanto riguarda precisione, rigidità, durata e sicurezza del sistema, è necessaria l'applicazione di opportuni coefficienti di sicurezza.
vedere tabelle e metodi di calcolo nelle sezioni specifiche dei cataloghi guide e viti ROSA SISTEMI.

Tipo
tavola
Carico ammissibile (N)
FV=FL
statico dinamico
TV 00 75/50 1040 620
125/75 1560 930
TV 0 100/75 1560 930
150/100 2340 1400
TV 01   10200 6100
TV 1   13600 8150
TV 2   7420 4450
TV 3   10600 6350

    MOMENTI APPLICABILI

Tipo tavola Momenti ammissibili (Nm)
MT ML=MR
statico dinamico statico dinamico
TV 00 75/50 26 15 11 6.5
125/75 39 23 18 11
TV 0 100/75 70 42 18 11
150/100 105 63 23 13,5
TV 01   612 367 143 86
TV 1   1020 612 187 112
TV 2   779 467 143 86
TV 3   1530 918 190 114

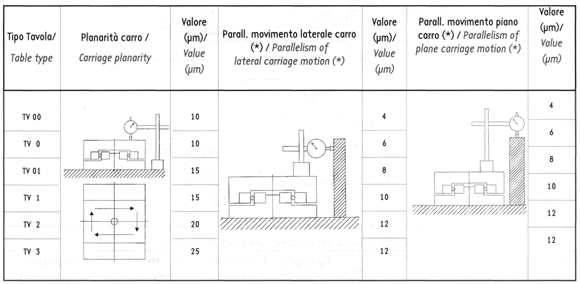

    TOLLERANZE COSTRUTTIVE

*Valori rilevati sulla corsa totale della tavola.

    PESO DELLE TAVOLE

Tipo tavola   Peso (kg) Tipo tavola   Peso (kg) Tipo tavola   Peso (kg)
TV 00 75/50 0,6 TV 01 150/100 3,8 TV 2 160/370 16,5
12/75 1,1 200/100 4,2 160/420 18,0
  160/470 19,5
TV0 100/75 1,5 TV1 125/250 5,2 TV 3 210/450 26,0
150/100 2,2 125/300 6,0 210/500 29,0
  210/550 32,0

  TABELLE DIMENSIONALI IN PDF
    Nel catalogo in formato PDF i dati dimensionali delle tavole.
